Airylab propose des prestations de mesure pour caractériser et aligner vos systèmes optiques.
Les mesures peuvent être faites sur notre plateforme ou bien dans vos locaux.
Nous pouvons caractériser sans contact des optiques planes jusqu’à 140mm de diamètre et des systèmes optiques convergents jusqu’à un diamètre de pupille de 500mm.
Airylab utilise un analyseur de front d’onde achromatique rapide qui délivre plus de 50 mesures par seconde, permettant ainsi les mesures et les alignements en temps réel.
|
Nos services Caractérisation d’élément optique simple Caractérisation de systèmes complets Infini-foyer ou autre conjugaison Mesure à 445, 473, 543 ou 635nm ou avec votre source Alignement en temps réel Mesure dans le champ Mesure de phénomènes transitoires Mesure sur votre plateforme |
Nos livrables WFE Erreur PTV et RMS, Strehl ratio MTF monochromatique PSF Spot diagram Analyse du sphérochromatisme Polynôme de Zernike ou de Legendre Evolution de la WFE dans le temps |

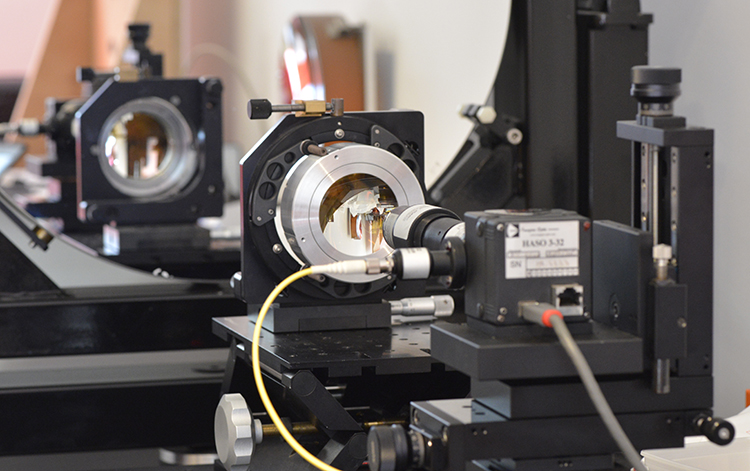

Mesure d’un composant optique très ouvert pour l‘ESRF
Notre société utilise les systèmes d’analyse de front d’onde d’Imagine Optic pour la réalisation des mesures de systèmes optiques :
– présentant des pupilles de quelques millimètres à 500mm
– travaillant dans le spectre visible de 445 à 700nm et en IR proche.
– sphériques ou asphériques
– de rapport d’ouverture de F2 à F15 et d’ouverture numérique jusqu’à 0,25. Il est possible de monter plus haut en ON selon la justesse attendue.
– avec une répétabilité supérieure à L/150 et une dynamique de 520 lamdbas
Les tests peuvent être réalisés sur notre plateforme avec nos plans de référence dans le cas des tests faits en autocollimation pour les asphériques. Pour ce faire, AiryLab dispose de plusieurs plans de références entre 150 et 530mm de précisions comprises entre L/10 et L/25 aluminés ou diélectriques (origines REOSC, Bond ou Spectra-physics).
Les tests peuvent être aussi réalisés sur site dans le cas d’équipements lourds et sur le ciel en spectre continu pour la mesure ou l’alignement de télescopes de grande taille.
La technologie utilisée par AiryLab permet d’effectuer plusieurs dizaines de mesures par seconde et est insensible aux vibrations ce qui permet aussi de réaliser l’alignement de systèmes optiques complexes en temps réel et sur votre site. Cette vitesse d’acquisition permet également d’optimiser le S/B en travaillant sur plusieurs centaines ou milliers de mesures.
Chaque test donne lieu à la production d’un rapport de test présentant selon le cas la décomposition des aberrations en polynôme de Zernike ou Legendre, la courbure de champ, la MTF, la PSF et tout autre information dont vous pourriez avoir besoin.
